声屏障结构

声屏障结构、声屏障主要用于公路、高速公路、高架复合道路等噪声源的隔声降噪。在声源和接收器之间插入一个设施，使声波传播具有显著的附加衰减，从而减弱接收器所在区域的噪声影响，称为声屏障。类型。材料。有各种各样的风格。你见过什么？

下面小编就给大家介绍几种不同的声屏障结构：

一、金属或金属透明材料混合声屏障。

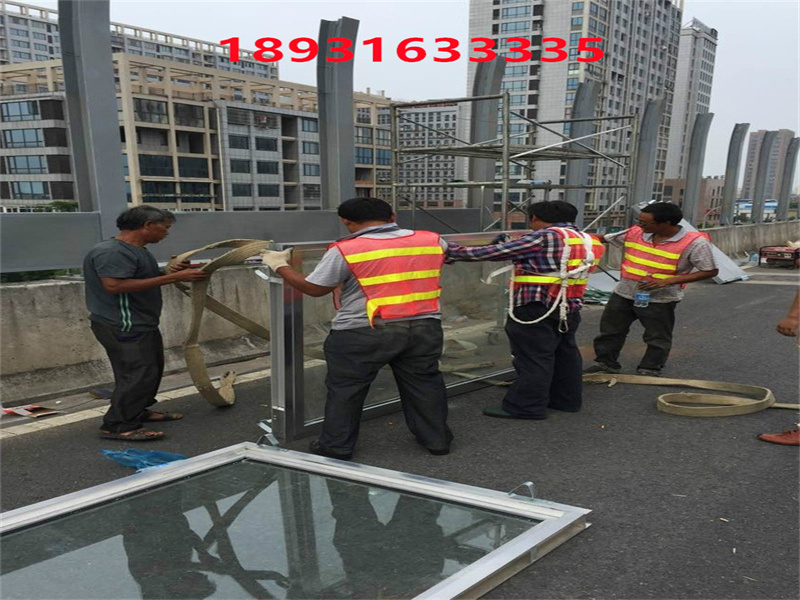

金属声屏障或混合声屏障一般由多个具有H形槽的钢柱架和多个吸声单元板组装而成。吸声单元板安装在两个相邻钢柱架的H形槽中。

金属隔音屏由冲孔板、背板、龙骨支架、隔音棉、防水布等组成。

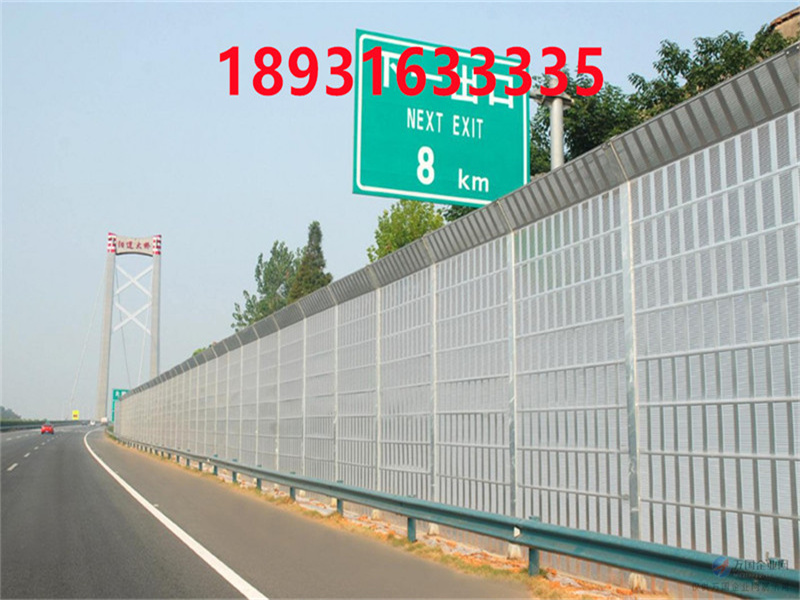

几种常见的金属声屏障。

混合声屏障一般是指金属和透明部分的混合声屏障，金属部分可选择彩色钢板、镀锌板、铝合金板等板，透明部分可选择电脑耐久板、丙烯酸板或夹层钢化玻璃，可选择任何材料组合。

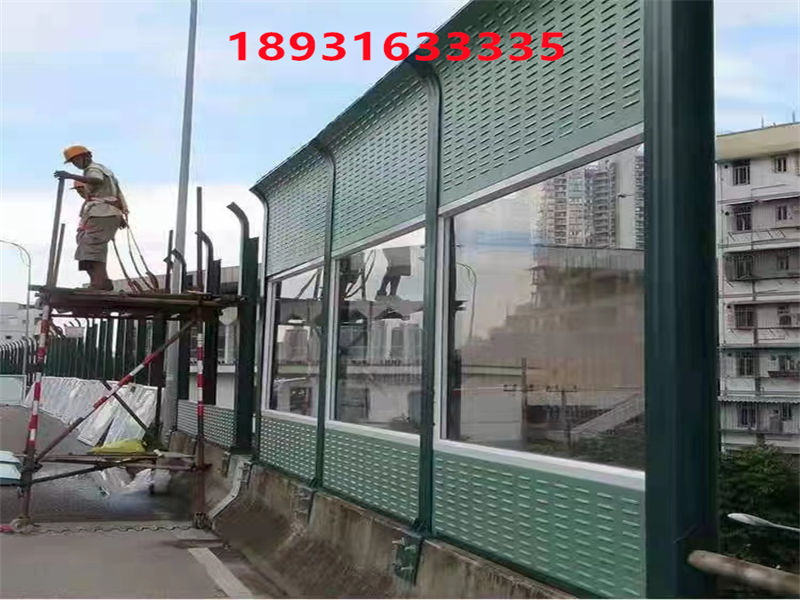

金属透明混合声屏障。

公路声屏障对降噪有显著影响。现在，在交通噪声较大的商业区和居民区安装声屏障。为人们的生活、工作和学习提供安静的环境。此外，声屏障功能不仅考虑降噪，还考虑道路旁的景观效果。为了不破坏周围环境，声屏障的造型功能多种多样，以满足不同的需求。

二、生态声屏障。

生态声屏障屏是近年来公路和铁路声屏障领域消耗增长最快的屏幕形式。其特点是：隔声性能突出，计权隔声量≥40dB；重量轻，表面密度约50-80kg/㎡；属于节能环保产品；具有良好的耐火性和耐腐蚀性。

1.水泥木屑声屏障。

水泥锯末声屏障是一种高性能水泥基隔音板，由硅酸盐水泥作为胶结材料，以木刨花（或棉杆、麻杆、豆杆、稻草等植物纤维）为增强筋材料，加入水和化学添加剂，经混合搅拌、气流铺装、堆叠成型、蒸汽维护和人工干燥制成。

2.废轮胎复合吸声屏障。

（1）材料和结构：以水泥混凝土压缩面板和废轮胎为主要部件。沿轮胎表面切割废汽车轮胎（或自行车轮胎），平分两半，然后将几个处理后的外轮胎盘固定在声屏障箱内，间隙填充玻璃纤维棉或多孔吸声材料。面向公路交通声源的面板采用穿孔水泥混凝土压缩板，使声能渗入箱内，背板采用10mm水泥混凝土压缩板隔音，结构稳定，外观美观。屏幕支架可采用预制钢筋混凝土柱或H型钢柱，埋入水泥钢筋挖桩基础，固定屏幕，确保屏幕牢固、安全、耐久。

复合吸声屏障的废轮胎。

(2)废轮胎复合吸声屏障的特点。

a.低频段吸声较好，平均吸声系数可达0.62；

b.主要原料价格低廉，生产方便，使声屏障价格便宜；

c.抗压强度≥4MPa，抗折强度≥2.5MPa；

d.箱内装有废轮胎，不易着火，防火等级达到B1级以上；

e.耐酸雨、耐潮湿、耐腐蚀、耐冻，使用寿命超过15年；

f.易于维护，无需人工维护。

3.直立混凝土隔声屏障。

1)材料和结构材料：预制混凝土柱、混凝土预制板。前后种植绿色植物，以增加景观的协调性。根据研究数据，10cm厚的混凝土预制块的隔声量达到33dB，防火性能好，使用寿命超过20年，可满足声学性能和安全性的要求。同时，成本低，可回收利用，属于复合生态声障。

直立混凝土隔声屏障。

2)直立混凝土隔声屏障的特点。

a.10cm厚的混凝土预制块具有一定的隔音量，隔音量可达33dB。

b.该材料还具有良好的防火性能，使用寿命超过20年。

c.成本低，可回收利用，符合生态声屏障。

三、倾斜土堤声屏障。

（1）材料和结构材料：土工格栅和装有壤土和草（或草皮）的网袋代码固定，中间填充壤土。利用土工格栅与土壤的结合，可产生钢筋复合结构，具有较高的抗压和抗拉性能，土工格栅钢筋通过防止拉伸破坏，提高土壤性能，施工后最终结构为柔性结构，允许基础沉降不均匀，结构不损坏，同时由于植被表面形成，具有绿化美化效果，可发挥良好的隔音效果。结构：地面部分采用土工格栅与土壤的结合，产生钢筋复合结构。基础部分采用柱下的独立基础。

倾斜土堤声屏障。

(2)倾斜土堤声屏障的特点。

a.土堤隔音效果好，成本低，景观、绿化、经济性突出。

b.占地面积过大，仅适用于特定路段。

c.后期养护成本高，植被易枯死，水土易流失。

四、太阳能光伏声屏障。

1.材料和结构。

材料:太阳能声屏障试验段主要由以下几部分组成:(1)太阳能电池板、(2)照明部件(电光源及其附件)、(3)控制箱(电池+控制部件)、(4)数据集系统。

结构：太阳能声屏障安装在原声屏障的基础上，结构设计主要针对以下方面：（1）太阳能电池板支架和H型钢柱在自重和风荷载标准组合下的挠度；（2）太阳能电池板支架和H型钢柱在自重和风荷载基本组合下的弯曲和剪切强度。稳定性计算；（3）化学锚栓抗拔力计算。

太阳能光伏声屏障。

2.太阳能光伏声屏障的特点。

a.耐候性好。产品具有耐水性、耐热性、抗紫外线性，不会因雨温变化而降低性能或异常质量。产品采用镀锌板包裹，耐候硅胶密封，太阳能电池板使用寿命25年，H钢柱表面镀锌外观防腐寿命15年以上。

b.美观可以结合多种形状，与周围环境协调。

c.在厂家加工成模块化、施工现场安装、维护和更新方便。

d.超细玻璃棉具有良好的防火性能不可燃，完全符合环保和防火规范的要求。

e.高强度结合我国不同地区的不同气候条件，在结构设计中充分考虑风荷载。通过生产线压制槽来增加强度。

五、景观声屏障。

景观声屏障是一种声屏障，其主要作用是在隔音降噪的基础上增加声屏障本身的艺术设计，使其符合当前城市或城市的文化理念，促进某种精神。或者它独立成为一条风景线，不仅有效地解决了城市噪音，而且为城市的美丽做出了贡献。

六、砌体文化墙声屏障。

（1）材料和结构声屏障材料采用当地建筑自制多孔砖砌块，结构柱和条基础采用钢筋硅，屏幕表面采用隔音文化石材料，美观大方，经济实用，但也具有丰富的当地气体启动。，与当地景观融为一体。声屏障采用直立、压顶处理。砌体墙主体高3m，屏幕厚O.Lm。现场浇筑条基础和结构柱，条基础和结构柱宽0.5m。声屏障充分引入当地民间文化元素，实现声屏障自然景观与文化景观的充分结合，具有良好的景观效果；从环保角度来看，声屏障材料主要为混凝土和废物，对环境有一定的积极效益：从经济角度来看，声屏障材料来源丰富，价格低，运输距离短，施工简单，施工成本低。同时，声屏障作为高速公路边独特的文化景观，可以激发游客对民间文化建设的兴趣，促进该地区旅游业的发展，具有潜在的巨大经济效益。

大庆至广州高速公路河南阳段吸音墙实例。

(2)砌体文化墙声屏障的特点。

A.混凝土预制块隔音性好，材料成本低，可回收利用，符合生态声屏障。

b.该材料还具有良好的防火性能，使用寿命超过20年。

c.文化墙具有一定的吸声效果，美观大方，经济实用，具有浓郁的地方风味，与当地景观融为一体。
